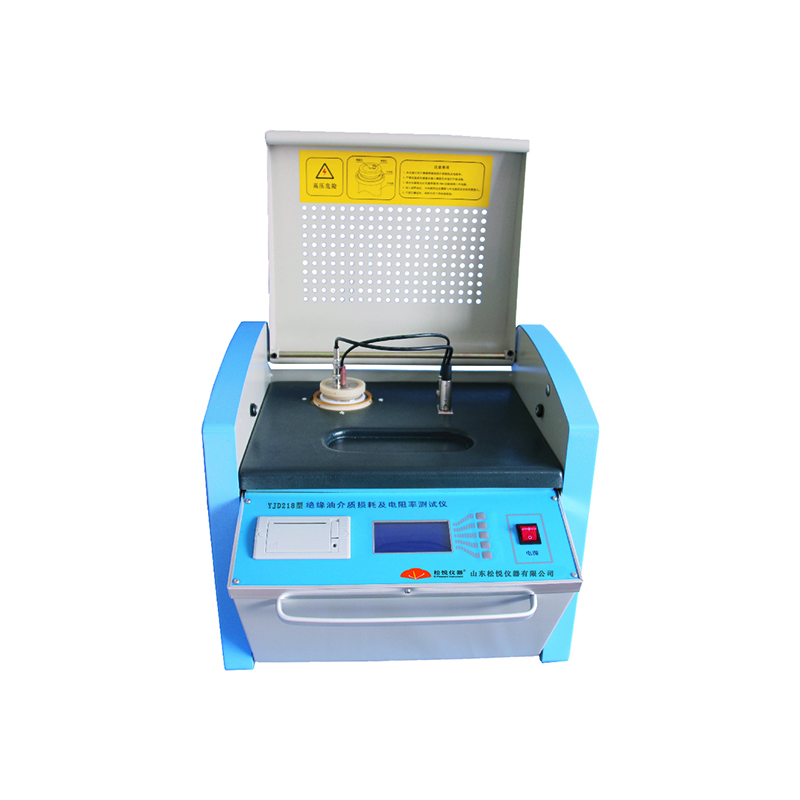

YJD218型絕緣油介損測試儀

主要功能及特點：

1、油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響。具有排油電磁開關，可以在不拆卸油杯的情況下排空杯中試樣油，并可用試樣油沖洗油杯。

2、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以?xún)?nèi)。

3、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。

4、交流試驗電源采用AC-DC-AC 轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。

5、完善的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。

6、在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放，加熱停止。

7、采用大屏幕LCD顯示器，人機界面友好，只需按照漢字菜單提示、輸入命令，儀器即可自動進行測試。并自動存儲和打印測試結果。

8、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。

9、空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的計算。

主要技術指標：

1、電源電壓： AC 220V±10%

2、電源頻率： 50Hz/60Hz ±1%

3、測量范圍:

電容量       5pF～200pF

相對電容率   1.000～30.000

介質損耗因數 0.00001～100

直流電阻率 2.5 MΩm～20 TΩm

4、測量精度：

電容量  ±(1%讀數+0.5pF)

相對電容率   ±1%讀數

介質損耗因數 ±(1%讀數+0.0001)

直流電阻率 ±10%讀數

5、分辨率:電容量  0.01pF

  相對電容率   0.001

  介質損耗因數 0.00001

6、測溫范圍： 0～125℃

7、溫度測量誤差： ±0.5℃

8、交流實驗電壓： 500～2200V  連續可調，頻率50Hz

9、直流試驗電壓： 0～500V  連續可調

10、功耗：100W
